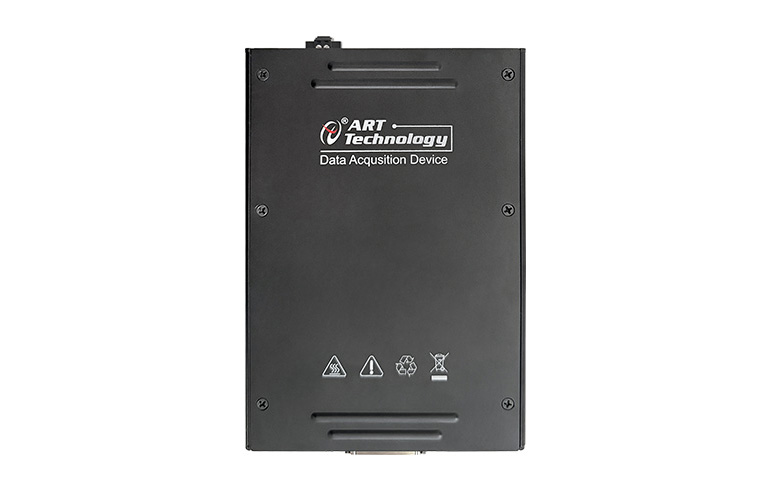

NET5690網口采集卡
產品簡介：NET5690-D3、NET5690-D6 以太網總線高輸入范圍數據采集卡，±30V、±60V兩種輸入范圍可選型，64路單端/32路差分模擬量輸入通道，16bit分辨率，最高250Ksps采樣速率；8路數字I/O通道以及8路PFI復用通道。與Labview無縫連接，提供圖形化API函數。
產品附件：
在線咨詢
加入對比
加入方案池- 產品詳情
- 相關產品
型號 | NET5690-D3、NET5690-D6 | ||
總線類型 | 1000M以太網通訊 | ||
產品系列 | 高輸入范圍數據采集卡 | ||
連接器 | SCSI100 母座 | ||
AI模擬量輸入 | 型號 | NET5690-D3 | NET5690-D6 |
采樣范圍 | ±30V | ±60V | |
輸入阻抗 | 300kΩ | 600kΩ | |
保護電壓 | ±100V | ||
ADC分辨率 | 16bit | ||
通道數 | 64路單端/32路差分 | ||
最大采樣速率 | 250Ksps | ||
多通道采樣速率 | 各通道最大采樣速率 / 設置的采樣通道總數 | ||
通道掃描模式 | 異步循環掃描 | ||
采集模式 | 按需單點采樣、有限點采樣、連續采樣 | ||
存儲器深度 | 內置DDR3，最大緩存128MB | ||
模擬帶寬 | 100kHz （-3dB典型值） | ||
耦合方式 | 直流耦合 | ||
校準方式 | 外部接基準源，軟件界面自動校準 | ||
觸發源 | 軟件強制觸發、模擬觸發、數字觸發 | ||
時鐘源 | 內時鐘、外時鐘 | ||
數字DIO | 通道 | Port0：8路不帶緩存DIO（P0.<0...7>） Port1：8路PFI（PFI<0...7>/P1） | |
采樣方式 | 按需單點采樣 | ||
電氣標準 | TTL兼容 | ||
配置方式 | 程控I/O方向與狀態 | ||
