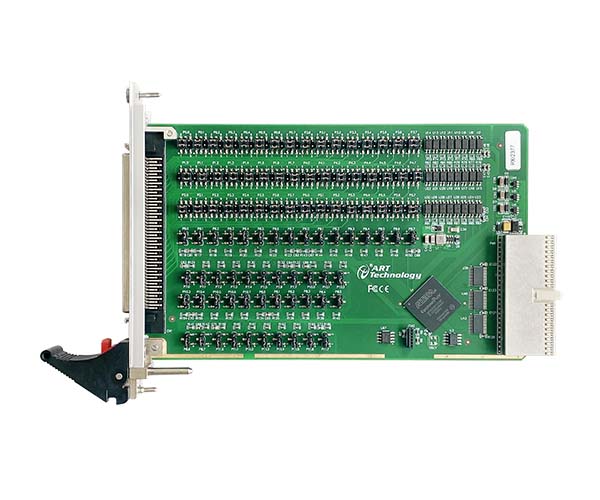

PXI2377-HA離散量卡
產品簡介：48路隔離數字量I/O卡，3750Vrms隔離電壓。支持雙向DI/DO配置，切換頻率10KHz，集成看門狗與數字濾波功能。兼容SSR/繼電器輸出，適用于高密度工業測控系統。
產品附件：
在線咨詢
加入對比
加入方案池- 產品詳情
- 相關產品
| 離散量輸入?yún)?shù) | 基礎通道參數 | 輸入通道數 | 48 路 |
| 輸入電平范圍 | -60V ~ +60V | ||
| 邏輯門限 | 高電平 ±15V ~ ±60V；低電平 -10V ~ +10V | ||
| 隔離電壓 | 3750 Vrms | ||
| 限流電阻 | 8.2kΩ | ||
| 響應與延遲 | 光耦上升時間 | 4us @2mA | |
| 光耦下降時間 | 7us @2mA | ||
| 傳輸延遲 | 100us | ||
| 功能配置 | 濾波時間 | 1us~1s | |
| 輸入狀態選擇 | 電源/開（默認）、電源/地、地/開 | ||
| 離散量輸出參數 | 基礎通道參數 | 輸出通道數 | 48 路 |
| 繼電器類型 | 固態繼電器 | ||
| 隔離電壓 | 1500 Vrms | ||
| 導通電阻 | 1Ω @MAX | ||
| 響應與延遲 | 吸合時間 | 3ms | |
| 釋放時間 | 3ms | ||
| 傳輸延遲 | 100us | ||
| 電氣參數 | 繼電器開關功耗 | 300mW@MAX | |
| 外部電源范圍 | ≤60V | ||
| 最大負載電壓范圍 | ±60V | ||
| 單一通道最大承載電流 | 100 mA | ||
| 多通道承載電流 | 需計算限制 | ||
| 功能配置 | 輸出狀態選擇 | 電源/開（默認）、地/開 | |
| 功能特性參數 | 檢測改變功能 | 檢測改變源 | 所有離散量輸入通道 |
| 檢測改變方向 | 上升沿、下降沿、上下沿 | ||
| 傳輸延遲 | 1ms | ||
| 看門狗功能 | 監測源 | 所有離散量輸出通道 | |
| 超時時間 | 0 ~ 100s | ||
| 安全狀態 | 保持 DO 輸出值、安全狀態值 | ||
| 數字濾波功能 | 核心作用 | 消除輸入數據的毛刺，減少檢測更改的次數和過程 | |
| 配置能力 | 可配置數字輸入通道前端數字濾波，編程控制濾波間隔 | ||
| 濾波規則 | 阻止寬度小于指定濾波間隔的脈沖，通過寬度大于指定間隔的脈沖 |
